Väliseinärungot

Ensimmäistä hirsitaloa rakentaessa tulee vastaan kaikennäköistä uutta ja mielenkiintoista. Kuten hirsien painumisen huomioiminen väliseinien rakenteissa.

Hirsiseinän ominaisuus on, että ajan mittaan se painuu alaspäin. Paitsi jos on käytetty painumatonta hirttä. Jota meillä siis ei ole. Painuminen pitää ottaa huomioon, kun seiniin tai kattoon kiinnitetään jotain painumatonta. Tällaisia ovat esimerkiksi väliseinien runkotolpat.

Huvilassamme on väliseiniä varsin rajallisesti. Halusimme mieluummin isoja ja avoimempia tiloja kuin monta pientä huonetta. Eikä tämä meidän n. 90 neliön huvila mikään valtavankokoinen rakennus muutenkaan ole. Kaikesta huolimatta väliseiniä talossa aina tarvitaan.

Tukirakenteet piiloon – ainakin niin pitkälle kuin se onnistuu

Väliseiniin liittyvä toinen käytännön haaste oli, miten saada talon runkoon tarvitut tukirakenteet siististi piiloon seinien sisään Näitä piilotettavia juttuja ovat mm. följarit, katon poikittainen kannatinpalkki ja jälkimmäisen tukipilarit. Jos följari (tai följäri) ei ole tuttu juttu, niin aiheesta löytyy selostusta mm. puuinfon sivuilta:
http://www.puuinfo.fi/node/3333

Följarit ja pilarit saatiinkin tyylikkäästi väliseinien sisään. Tosin seinätolppien mitoitusten ja sijoittelun kanssa on ollut vähän säätämistä. Tai sitten emme vain ole ymmärtäneet rakennesuunnittelijan ajatuksenjuoksua.

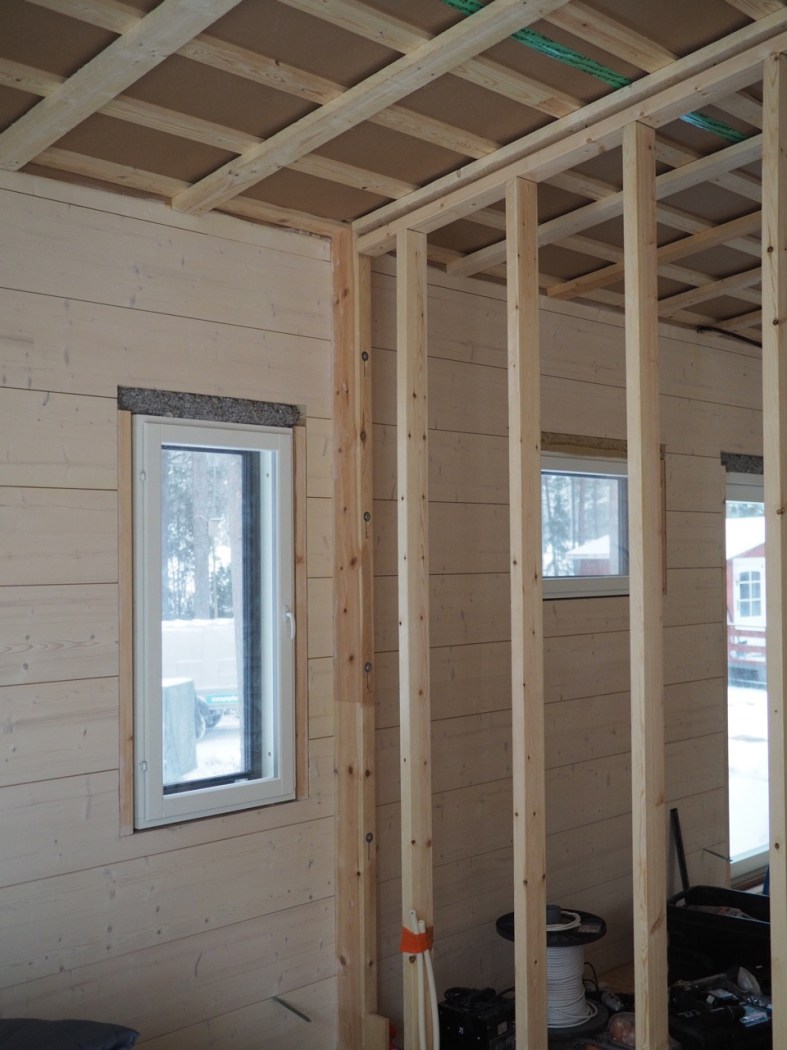

Följari eli följäri

Seinien nyrjähdyksen estoon tarvitaan hirsitaloissa pystysuoria tukipuita eli alan slangilla följareita. Meidän tapauksessa följarit saadaan piilotettua väliseinien sisään kuten kuvan esimerkissä makuuhuoneen ja kylpärin välisessä seinässä.

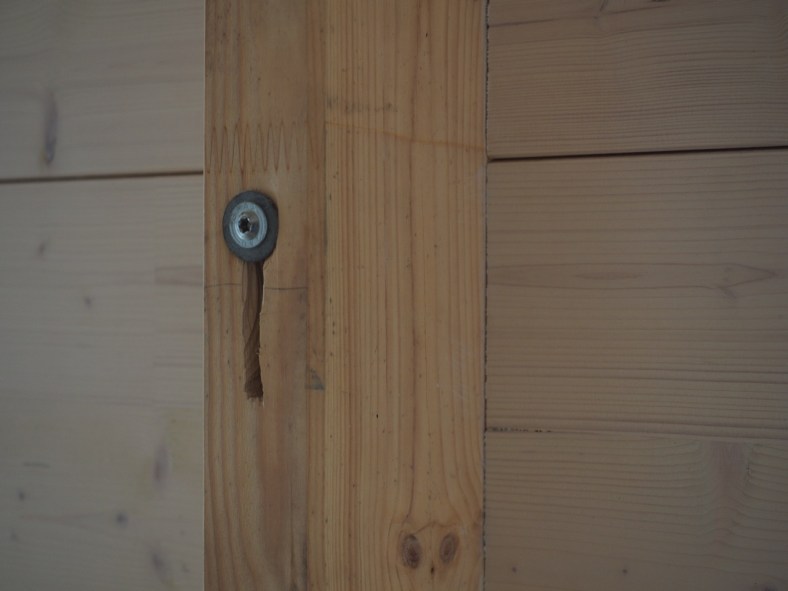

följari ja sen liukukiinnike

Pystyssä oleva puu ei anna periksi yhtään, mutta takana oleva hirsiseinä painuu alaspäin. Niinpä följarin kiinnitys hirsiin pitää hoitaa liukuvasti.

Palkki ja sen tuet

Talon poikki menee katon kannatinpalkki. Muuten nämä palkit jäävät väliseinien sisään näkymättömiin paitsi keittiö/ruokailutilan kohdalla. Sillä kohtaa kun ei ole väliseinää niin palkki jää väkisinkin kattoon näkyville. Palkki itsessään on ihan siistiä ja jämäkkää puutavaraa, joka sopii hyvin yhteen hirsiseinien kanssa. Tässä meidän kohteessamme asiaan liittyy kuitenkin eräs yksityiskohta, johon tarkkasilmäiset ovat kiinnittäneet huomionsa. Siitä lisää alempana.

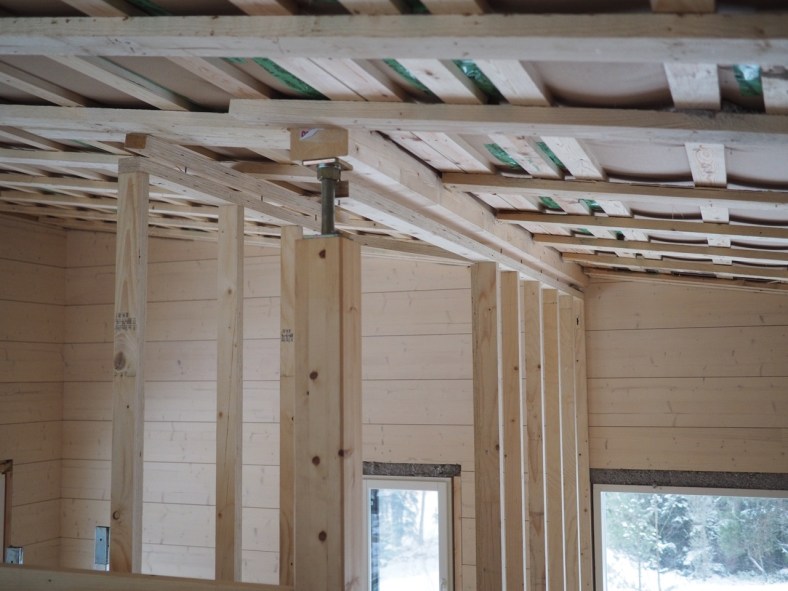

Katon kannatinpalkki

Kattovasojen jänneväli on sen verran pitkä, että talon keskelle tarvitaan poikittain menevä kannatinpalkki. Palkki on tehty kahdesta osasta, jotta se saataisiin mahdollisuuksien mukaan piilotettua väliseinien sisään. Palkit lepäävät päistään seinähirsien päällä, mutta talon keskellä tarvitaan kuvassakin näkyviä pilareita. Taas kerran painumavarat tarvitaan – tästä syystä palkin ja pilarin liitoksessa on säätöjalka. Eikä tässä vielä kaikki. Koska palkki ja pilari jäävät seinän sisään, jälkeenpäin tehtävää mutterin säätöä varten pitää seinään muistaa tehdä avattava luukku.

Yksi kauneusvirhe asian suhteen kuitenkin on. Jostain syystä juuri keittiön kohdalla seinässä olevan pilarin yläpään tukirauta on massiivisen kokoinen. Rakennesuunnittelija on sen varmaankin tarkkaan laskenut, mutta miksi se on sijoitettu siten, että se käytännössä on pakko jättää näkyviin? Ei mikään kovin iso juttu, mutta toisenlaisella suunnittelulla tällainen detalji olisi varmastikin voitu hoitaa tyylikkäämmin.

palkki, pilari ja tukirauta

Teräs on hieno materiaali, mutta silti tässä tapauksessa olisi parempi, jos U-raudan saisi kokonaan piilotettua seinän sisään. Nyt joudumme valitsemaan kahdesta pahasta eli joko rauta jää osin näkyviin tai sitten se pitää peittää listoilla. Ei ehkä niitä maailman isoimpia asioita, mutta pienistä yksityiskohdista se kokonaisuus muodostuu.

Mittojen kanssa taiteilua

Väliseinärunkoja varten puutavaratoimituksessa oli kahta tavaraa: 39×67 millin kertopuuta sekä 40×120 lankkua. Lisäksi asennusryhmä laittoi paikoilleen 120 milliä paksut pilarit (4 kpl) talon keskiosaan. Följareitten paksuus on 70 milliä. Lisäksi ihan itse jälkeenpäin keksimme, että toiseen makuuhuoneeseen tulee seinän sisään menevä liukuovi. Liukuovirungon paksuus on 95 milliä. Melkoisesti vaihtoehtoja näin pieneen taloon.

Nämä kaikki mitoitukset yhdistettyinä palkkien, pilareitten ja följareitten sijainteihin piti saada sopivasti yhdistettyä toisiinsa siten, että seinälevyt asettuvat siististi ja samalla minimoitaisiin seinien paksuudet. Kaikki mahdollinen pinta-ala halutaan tietysti asumiskäyttöön eikä turhaksi tilaksi seinien sisällä.

Päätä raapimalla ja yritä/erehdy -menetelmällä olemme edenneet ja nyt kylppärin oviseinää lukuunottamatta seinien rungot ovat paikallaan. Onneksi on ollut aikaa miettiä asiaa. Ja ruuvata, purkaa ja sitten taas uudelleen ruuvata palikoita paikoilleen. Helppo vaihtoehto olisi ollut joko ostaa Kontiolta asennuspalvelu tai sitten palkata kokenut timpuri asialle. Mutta olisiko se sitten ollut hauskaa?

Isäntä itse

Puuseppä-timpuri väliseinien kimpussa. Taustalla laatikoissa meidän tuleva keittiö. Keittiön asennus on viivästynyt sähkötöiden hitaan edistymisen takia.

Runkojen kasaus, kiinnitys ja painumavarat

Painumattomissa rakenteissa väliseinien yläjuoksut voi kiinnittää suoraan kattoon. Tällaisessa painuvassa hirsitalossa pitää seinän sisään saada jollain konstilla aikaiseksi painumavara. Seinän yläosaan pakosta tuleva rako olisi lisäksi mukava saada jäämään piiloon ja vieläpä mahdollisimman pienimuotoisilla listoituksilla.

Seinärungot rakensimme lattialla vaakatasossa. Ne sitten nostimme pystyyn ja kiinnitimme katossa olevan juoksuun. Kiinnityksestä sekä miten siitä saatiin oikeaan suuntaan liikkuva mutta muuten tukeva löytyy selostusta alla olevista kuvissa.

seinärungon kasaus

Seinärungon kasaus oli helpointa tehdä lattialla vaakatasossa.

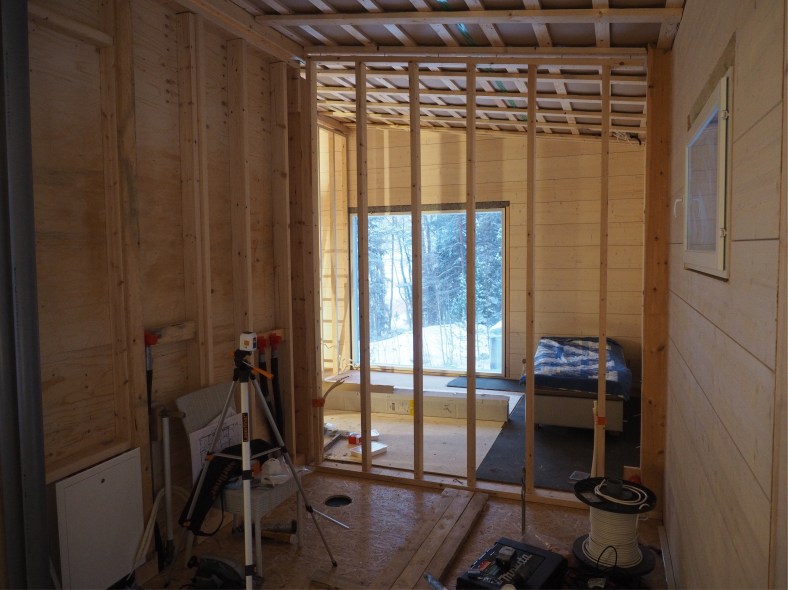

Väliseinärunko paikallaan

Tässä samainen seinärunko pystyyn nostettuna ja kiinnitettynä kattoon, seiniin ja lattiaan.

Väliseinärunko ja painumavara

Runkojen kattokiinnitykseen tarvitaan kaksinkertaiset yläjuoksut. Väliin jää se kuuluisa painumavara. Ylemmän osan ruuvasimme kattokoolauksiin. Alempaan juoksuun porasimme tiukahkot naulanreiät ja niiden läpi lyötiin naulat, joilla runko pysyy yläpäästään paikallaan. Jos ja kun katto tulee alaspäin, niin naulat luistavat rei’issään, mutta pitävät seinän kuitenkin pystyssä. Painumavaraa jätimme n. 3 senttiä. Rajoittava tekijä oli käytettävissä olleet naulat.

Pientä ylimääräistä vaikeuskerrointa tuli siitä, että rakennuksessa on vino pulpettikatto. Halusimme hyödyntää kaiken korkean tilan ja niinpä myös sisäkatto on vino. Huonekorkeus on talon matalalla puolella se normaali 2,5 metriä ja korkeammalla sivulla 3,7m. Kaltevuus on seitsemän astetta. Poikittaisseinien tolpat piti jokainen mitoittaa erikseen. Kaverina näissä puuhissa minulla oli tuttavaperheen reipas ja osaava nuorimies Ossi, jonka apu olikin tervetullutta.

Levytystä luvassa kaksinkertaisesti

Asennamme väliseinärunkoihin tuplalevyt. Runkotolppiin kiinnitetään ensin 12 millinen vaneri ja siihen päälle 13 millin kipsilevy. Vanerin tehtävä on tarjota kiinnitysalusta tauluille ja muille mahdollisille seinille ripustettaville tavaroille. Onnistuuhan kiinnitys pelkkään kipsiinkin, mutta vanerin ansiosta voi käyttää nauloja tai ruuveja ilman sen kummempia kiinnikkeitä. Palataan levyjen ja levytyksen osalta asiaan ainakin siinä vaiheessa, kun päästään tasoitus- ja maalaushommiin.



tuplalevyt: kipsi ja vaneri

Asennamme väliseiniin tuplalevyt eli alle vanerit ja niiden päälle EK-kipsilevyt.

Liikkuva maali

Vielä tässä vaiheessa, kun vasta kasaamme väliseinärunkoja, voi suht pienellä vaivalla toteuttaa erilaisia muutoksia. Ideoita varmasti riittää jatkossakin, mutta käytännön toteutus tulee vaikeammaksi sitä mukaa kun projekti etenee. Yksi ”myllerryksen” kohteena ollut tila on merenpuoleinen makuuhuone. Huonekorkeus tässä makkarissa on parhaimmillaan lähes neljä metriä. Hieno asia, mutta ehkä makkarissa ei välttämättä tarpeen. Niinpä olemme kehitelleet tälle korkealle tilalle uutta käyttöä:

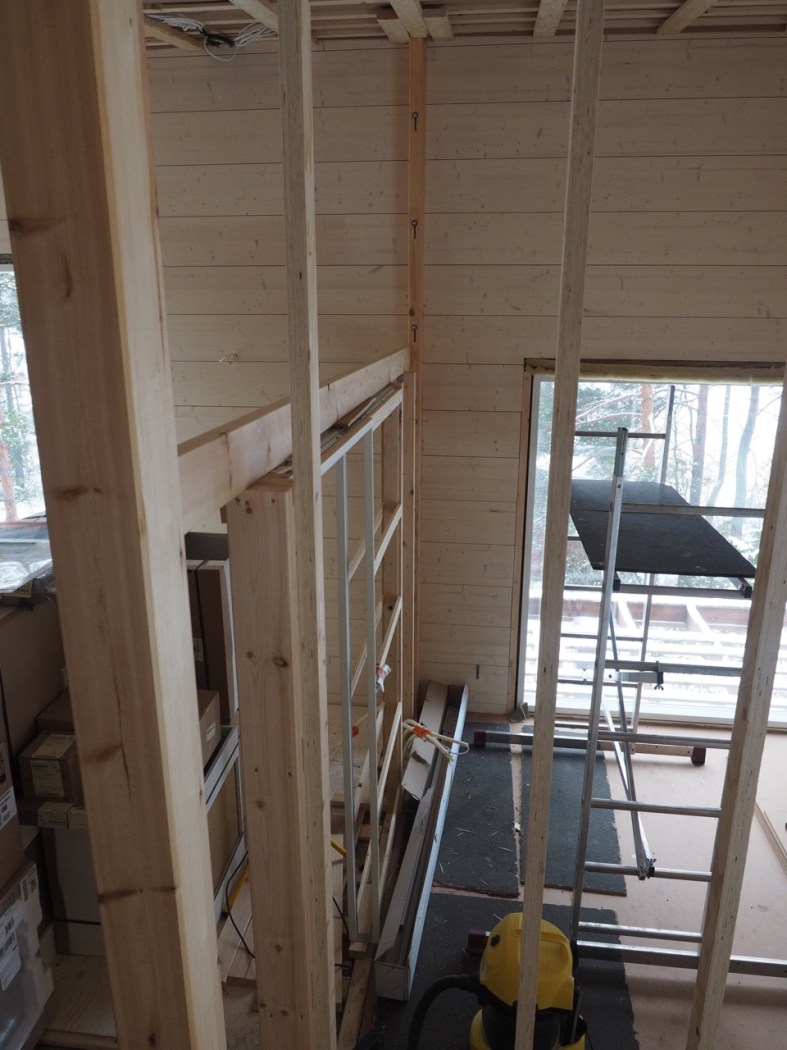

liukuovirunko

Matkan varrella tulee koko ajan uusia ideoita lisäyksiksi ja muutoksiksi. Kaikkia ei voida toteuttaa, mutta aina kun mahdollista niin ainakin yritetään. Yksi uusi idea oli seinän sisään menevä liukuovi toiseen makuuhuoneista. Sitä varten kasattiin ja asennettiin ovivalmistajan  oma runkoelementti (kuvassa). Toinen samaiseen makkariin liittyvä lisäys on parvi. Ajatus on integroida parvi olohuoneeseen ja sinne tulevaan rimakattoon. Parvesta tulee varmasti hieno yksityiskohta – arkkitehdillamme on asiasta varsin vahva visio. 🙂 Tulevasta parvesta johtuen kuvan seinärunko on vain puoliväliin asti. Aiheesta lisää, kunhan ollaan vähän pidemmällä toteutuksessa.
